PIR Sandwich Panel (Polyisocyanurate Foam)

PIR Foam Sandwich Panel or PIR foam or PIR (Polyisocyanurate) foam, read PIR foam or polyisocyanurate foam, is a material that is similar to polyurethane foam. (PU Foam) but can withstand heat better Due to its chemical structure, it is a heat and flame resistant ring. Can withstand high temperature over 400 degrees (decomposition temperature of isocyanurate ring Not the temperature that is the Service Temperature) due to its low thermal conductivity, it is suitable for use as a heat insulator. save energy strength, light weight, difficult vapor permeability and Insulating panels are quite difficult to ignite.

pir secert joint2

safe

Fire resistance

little smoke

ฉนวน PiR กันไฟลามได้จริงหรือ?

ทดสอบการเผาฉนวน PiR โฟมไม่ลามไฟ ทนไฟ ไฟดับได้เอง จริงหรือเปล่า จกตากันไหม? มาดูกันเลย

โทรเลย ขอใบเสนอราคา

ทนไฟ

ทนความร้อนได้สูงถึง 400°C

ไม่ลามไฟ

ไม่ลุกลามไปบริเวณอื่น ไฟดับได้เอง

ควันน้อย

ควันน้อยช่วยลดการสูดสารที่เป็นอันตราย

คุณสมบัติแผ่นฉนวนโฟม PIR

pir foam new watermask
Insulated  PIR (Polyisocyanurate Foam) Sandwich Panel
Polyisocyanurate (PIR) insulation sheet has a combustion resistant isocyanurate ring structure. It can withstand heat up to 400°C and PIR combustion creates a carbon layer covering the surface. Then the black skin (Char) will be formed to help prevent oxygen gas from touching the foam inside. which is to prevent the spread of fire. In addition, PIR also has the following features
  • Heat resistant up to 400°C (decomposition temperature of isocyanurate ring not the service temperature)
  • Fire resistant, non-flammable and quite difficult to ignite.
  • Able to bear pressure in parallel 216-295 kPa and vertically 123-135 kPa
  • Good thermal insulation (low heat conduction)
  • The vapor or substance is difficult to penetrate.
  • It is heat-insulating, soundproofing, sound-absorbing.
  • effective moisture absorption or low water absorption
  • Help maintain the temperature in the room well
  • When combustion, the PIR insulator produces a low amount of smoke. thereby reducing the rate of inhalation of harmful substances
  • Lightweight, strong, suitable for moving and used in all industries
  • It has a lower water absorption value than EPS Foam insulation by 57.60% – 80.88%.

Water absorption is 57.60% - 80.88% lower than EPS insulation.

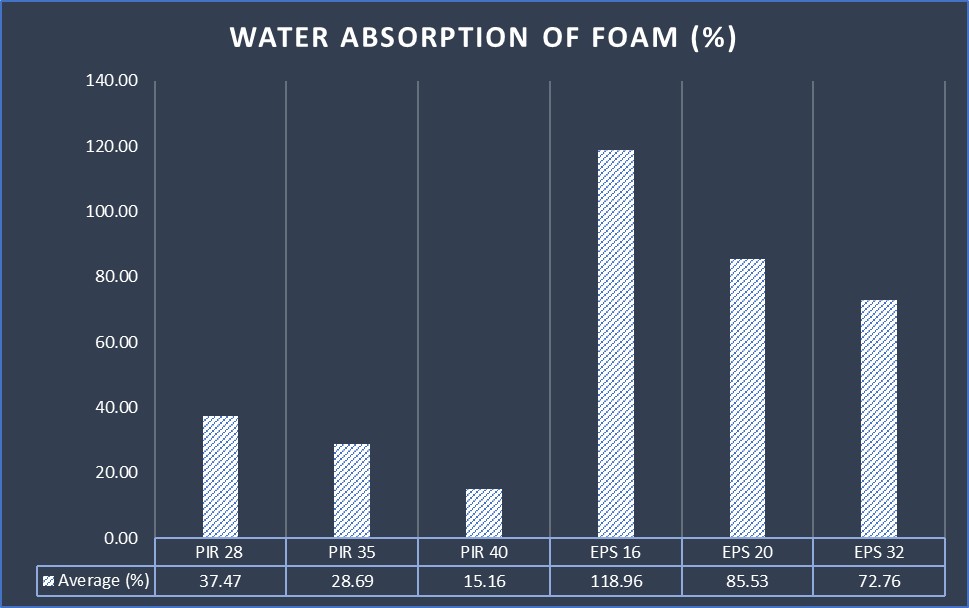

These are test results according to ASTM C272 : Standard Test Method for Water Absorption of Core Materials for Structural Sandwich Constructions. It summarizes the comparative test results as a percentage of the weight increased by absorbing water. And it shows that PIR Foam has a lower water absorption value than EPS Foam insulation by 57.60% – 80.88% by the difference in water absorption. will depend on each density (Density) if observed from the graph
water absorption eps vs pir
Tested by: Institute NSTDA Characterization Testing Service Center Analysis by: Research and Development Department FATEK Group

Density of PIR foam supplied by FATEK

Density
28
kilograms per cubic meter
Density
35
kilograms per cubic meter
Density
40
kilograms per cubic meter

A good PIR must have an appropriate index value.

Isocyanate index should be at 350 – 370
Too low: The foam mixes quite well. but less fire resistance (when burning, it produces a lot of smoke like PU Foam) Too high: will cause the foam to not stick together. and has less effect on the insulation value
FATEK PIR insulated panels have a reasonable INDEX value of 350-370.

Table of thickness selection of PIR prefabricated insulated panels

tem limit for insulated sadwich panel
*at the value k : 0.022 W/mK

PIR wall panels are tested to reliable standards.

PIR insulated panels, fire resistant, fire resistant, low smoke by FATEK Group have passed the fire resistance test standard BS-476 Part 20 & 22 : 1987, fire resistant up to 3:34 hours in temperatures over 400 ° C, considered to be “Fire resistant sheet” well
pir certificate bs476
Test by Engineering Chulalongkorn University Fire Safety Research Center
ด้วยวิสัยทัศน์ของผู้บริหาร บริษัทฯ

ได้ออกแบบผลิตภัณฑ์และได้รับการจดทะเบียนสิทธิบัตร

บริษัทฯ ได้ออกแบบผลิตภัณฑ์แผ่นฉนวนกันความร้อน ให้มีข้อต่อล็อคระหว่างแผ่นแบบพิเศษ (Secret Joint) เพื่อเพิ่มความแข็งแรงมากยิ่งขึ้นในการติดตั้งแผ่นฉนวน โดยคิดค้น ประดิษฐ์ และออกแบบขึ้นมาใหม่ จนได้รับการจดทะเบียนสิทธิบัตรการออกแบบผลิตภัณฑ์ กับกรมทรัพย์สินทางปัญญา ออกแบบโดย คุณสมควร ศรีพิเชียรกุล กรรมการผู้จัดการ บริษัท ฟาเท็ค แอดวานซ์ อินซูเลชั่น จำกัด

Everything from a single source

Fully Automatic Continuous Injection Machine

How much does PIR Foam wall panel cost per square meter?

Details and price of prefabricated insulated panels, insulated walls, sandwich panel insulation PIR cheap, how much?
รายละเอียด และราคา
ขอใบเสนอราคา
เนื่องจากราคาขึ้นอยู่กับประเภทงาน และพื้นที่ติดตั้ง ที่แตกต่างกันออกไป หากท่านต้องการทราบราคา กรุณาติดต่อทีมขาย โดยแจ้งรายละเอียด พื้นฐาน ดังนี้
• ชนิดของห้อง หรือประเภทงานที่ติดตั้ง
เช่น ห้องเย็น ห้องคลีนรูม ห้องผ่าตัด ห้องไลน์ผลิต ฯลฯ
• อุณหภูมิห้องที่ใช้ หรืออุณหภูมิบริเวณ ณ ที่ติดตั้ง
• ขนาดของห้อง กว้าง x ยาว x สูง ณ บริเวณที่ติดตั้ง
ขอใบเสนอราคา & สอบถาม

แผ่นฉนวนสำเร็จรูป ฉนวน PIR มีระบบล็อก 2 รูปแบบ และ 1 รูปแบบเสริม

รูปแบบสอดท่อสายไฟ

FTPIR-P-Panel

FATEK PIR PIPE PANEL เป็น แผ่นฉนวนสำเร็จรูปฉนวน PIR ของ FATEK GROUP ที่มีการออกแบบช่องว่างด้านข้างแผ่นฉนวนให้รับกับการติดตั้งท่อร้อยสายไฟ หรือท่อร้อยสาย Internetต่างๆภายในแผ่นได้อย่างง่ายดายโดยที่ตัวท่อสอดนั้นได้รับความแข็งแรงด้วยระบบการเชื่อมผสานที่เรียกว่า  Z-Z JOINT SYSTEM ที่อยู่ใน แผ่นฉนวนสำเร็จรูปฉนวน PIR ของ FATEK GROUP

z lock
ระบบล็อกแบบ

Z-Z JOINT

ระบบ Z-Z Joint เป็นระบบที่มีการพับเหล็กเป็นตัว Z ทำให้ขอบของแผ่นฉนวน มีความแข็งแรง และระหว่างรอยต่อของแผ่นผนังไม่มีช่องว่างระหว่างแผ่น ทำให้เก็บอุณหภูมิได้ดี และยังป้องกันการรั่วซึมได้ดี

พร้อมทั้งแข็งแรงทนต่อแรงปะทะ เนื่องจากมีการใช้ปริมาณเหล็กบริเวณจุดพับเชื่อมต่อระหว่างแผ่นลึกมากถึง 11.96 ซม.

Secret Lock crop
ระบบล็อกแบบ

SECRET JOINT

ระบบ Secret Joint เป็นระบบล็อคที่มีการยึดที่แน่นหนาที่สุด โดยระบบนี้ถูกออกแบบให้เหมาะสมกับการใช้งานเป็นผนังภายนอก และสามารถยึดสกรูกับโครงสร้างได้โดยตรง และยังมีระบบซีลที่ดี ป้องกันการรั่วซึมได้

ยืนหนึ่ง ด้านความแข็งแรงทนต่อแรงปะทะ เนื่องจากมีการใช้ปริมาณเหล็กบริเวณจุดพับเชื่อมต่อระหว่างแผ่นลึกมากถึง 11.96 - 17.54 ซม.

ผิวหน้าของแผ่นเหล็ก

สามารถเลือกลักษณะผิวหน้าของแผ่นเหล็กได้ 3 รูปแบบ ดังนี้

sandwich panel narrow

ลอนเล็ก

ความกว้างระหว่างลอน 5 cm

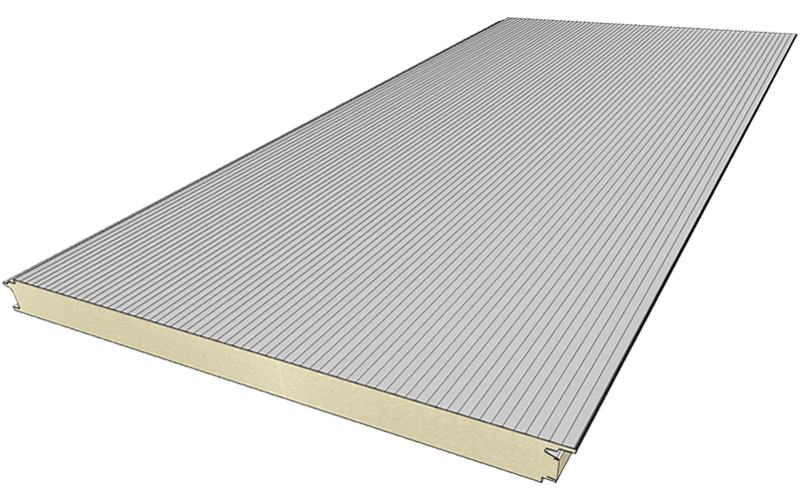

sandwich panel micro

ลอนไมโคร

ความกว้างระหว่างลอน 16 mm
sandwich panel flat

เรียบ

ไม่มีลอน เรียบไร้รอยต่อ

Use Cases of Sandwich Panel

Interesting facts about foam PIR (Polyisocyanurate)

Shipping

delivery

Delivery service available in Thailand.

We have a delivery service to customers nationwide with a delivery charge based on distance, the salesperson will notify you of the cost.
delivery at fac

Can come to pick up at the factory

You can come to pick up the product yourself at our factory. To save cost Or if it's not convenient, you can use the service to deliver products to you all over the country.
qc checklist

Check the quality before delivery.

All of our quality check (QC) before shipping to your hands. To ensure that You will receive good quality products.
